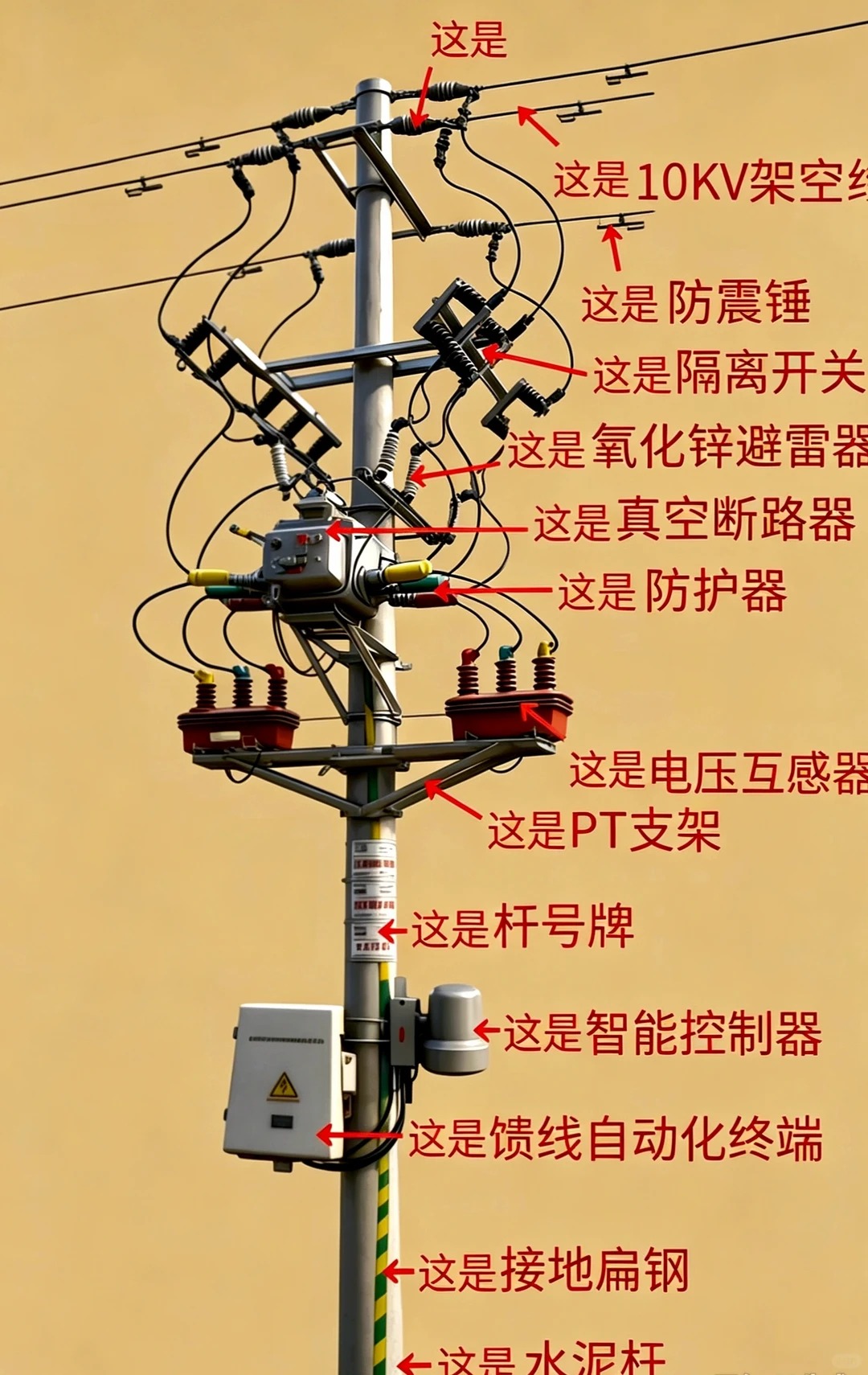

做配网资料，经常会遇到柱上断路器杆、隔离开关、避雷器、电压互感器这些设备。光看清单容易懵，对照现场图就好理解很多。今天整理一张10kV柱上设备识图图，帮你快速对应：

✅ 真空断路器：线路分段、故障电流切除

✅ 隔离开关：形成明显断开点，便于检修

✅ 氧化锌避雷器：防雷保护

✅ 电压互感器：提供电压信号

✅ 智能控制器：开关控制与保护逻辑

✅ 馈线自动化终端：采集状态、实现远程监控

✅ 防雷锤：减少线路雷击影响

✅ 防护套：对裸露接点进行绝缘防护

✅ 接地扁钢：可靠接地

做资料时，设备名称、型号、安装位置要和图纸、隐蔽记录、试验报告对应上。尤其是断路器、避雷器、互感器，后面还要关注试验记录和调试记录。
